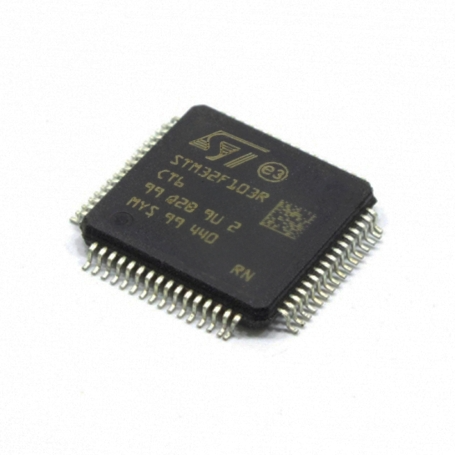

میکروکنترلر STM32F103RCT6

میکروکنترلر STM32F103RCT6 دارای هسته پردازنده 32 بیتی ARM Cortex M3 توسط شرکت STMicroelectronics ساخته شده است است و با فرکانس 72 مگاهرتز کار می کند. این میکروکنترلر 256 کیلوبایت حافظه FLASH روی تراشه را فراهم می کند. میکروکنترلر STM32F103RCT6 دارای 51 پین ورودی/خروجی و پروتکل های ارتباطی: I2C, SPI UART/USART می باشد.

میکروکنترلر STM32F103RCT6 دارای ولتاژ کاری 2.4 تا 3.6 ولت بوده و در محدود دمایی -40 تا +85 درجه سانتی گراد کار می کند.

مشخصات

• سازنده : STMicroelectronics
• سری : STM32F1
• دارای هسته 32 بیتی ARM Cortex M3
• ولتاژ کاری : 2.4 ولت تا 3.6 ولت
• سرعت: 72 Mhz
• حافظه: 256 kB
• پکیج : LQFP-64
• تعداد پین ها ورودی/خروجی : 51
• پروتکل های ارتباطی: I2C, SPI, UART/USART
• دمای کاری : -40 تا 85 درجه سانتیگراد

Introduction

The STM32F103RCT6 microcontroller has a 32-bit ARM Cortex M3 processor core made by STMicroelectronics and operates at a frequency of 72 MHz. This microcontroller provides 256KB of FLASH memory on the chip. The STM32F103RCT6 microcontroller has 51 input / output pins and communication protocols: I2C, SPI UART / USART.

The STM32F103RCT6 microcontroller has a working voltage of 2.4 to 3.6 volts and operates in the temperature range of -40 to +85 degrees Celsius.

Specification

Manufacturer STMicroelectronics

Product Category ARM Microcontrollers - MCU

Core ARM Cortex M3

Data Bus Width 32 bit

Maximum Clock Frequency 72 MHz

Program Memory Size 256 kB

Data RAM Size 48 kB

A/D Channels Available 16

A/D Bit Size 12 bit

Operating Supply Voltage 2 V to 3.6 V

Maximum Operating Temperature + 85 C

Package / Case LQFP-64

Mounting Style SMD/SMT

Brand STMicroelectronics

Data RAM Type SRAM

Interface Type CAN, I2C, SPI, USART, USB

Length 10 mm

Minimum Operating Temperature - 40 C

Number of I/Os 51 I/O

Number of Timers 8 Timer

On-Chip DAC With DAC

Packaging Tray

Processor Series ARM Cortex-M

Program Memory Type Flash

Series STM32F1

Factory Pack Quantity 160

Tradename STM32
